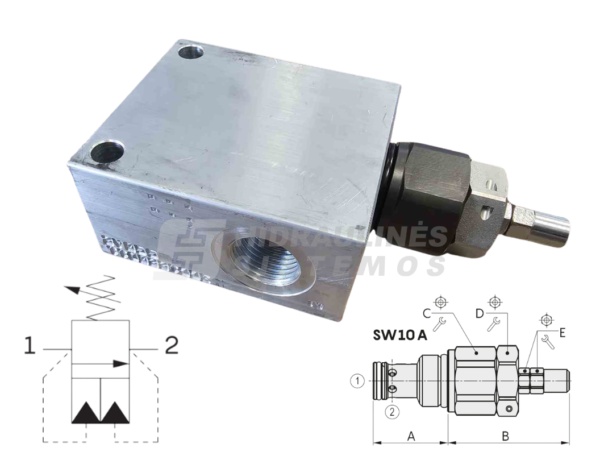

Sekos vožtuvas SW12 2/2 100 l/min 350bar SAE 12/2 su kaladėle Walvoil

Aprašymas

Walvoil SW12 yra pilotuojamas 2/2 tipo sekos vožtuvas, skirtas hidraulinėse sistemose užtikrinti nuoseklų vykdiklių veikimą pagal nustatytą slėgį. Vožtuvas atsidaro tik pasiekus nustatytą slėgio reikšmę pirminėje grandinėje, todėl leidžia tiksliai valdyti kelių hidraulinių funkcijų veikimo seką.

SW12 modelis skirtas montuoti į SAE 12/2 lizdą, pasižymi 100 l/min nominaliu srautu ir gali dirbti esant iki 350 bar darbiniam slėgiui. Komplektuojamas su montavimo kaladėle (body), todėl yra paruoštas integravimui į hidraulinę sistemą.

Techniniai duomenys

• Gamintojas: Walvoil
• Serija: SW..A
• Modelis: SW12
• Tipas: Sekos vožtuvas (Sequence Valve)
• Konstrukcija: Pilotuojamas, plunžerinis (spool type)
• Funkcija: 2/2
• Montavimo lizdas: SAE 12/2
• Nominalus srautas: 100 l/min
• Maksimalus darbinis slėgis: 350 bar
• Sandarumo nuotėkis prie 80 % nustatyto slėgio: 50 cm³/min
• Darbinės terpės:
  • Mineralinė hidraulinė alyva
  • Sintetinė hidraulinė alyva su tepimo savybėmis
• Leistina alyvos klampa: 10–200 cSt
• Darbinė temperatūra:
  • NBR + PU sandarikliai: nuo -25 °C iki +90 °C
  • Viton (FPM) sandarikliai: nuo -20 °C iki +110 °C
• Svoris: 0,30 kg (kasetinis vožtuvas)

Kaladėlė (Body)

Standartinė SW12 kaladėlė:

• SAE 12/2 → SAE 10 sriegiai
• Aliumininė konstrukcija
• Gamintojo kodas: 3CC1220L11
• Leistinas slėgis aliuminio korpusui: iki 210 bar
